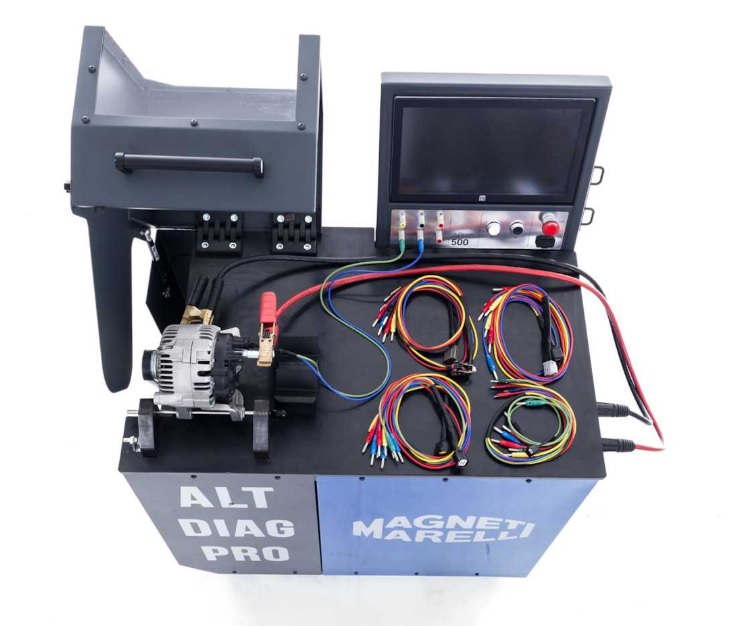

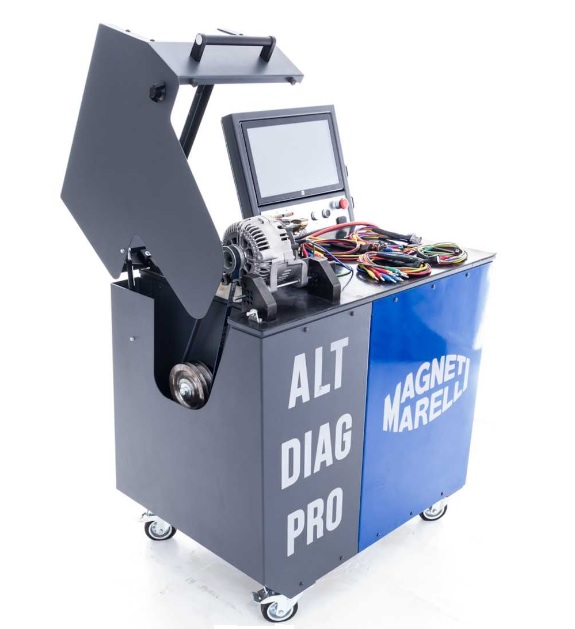

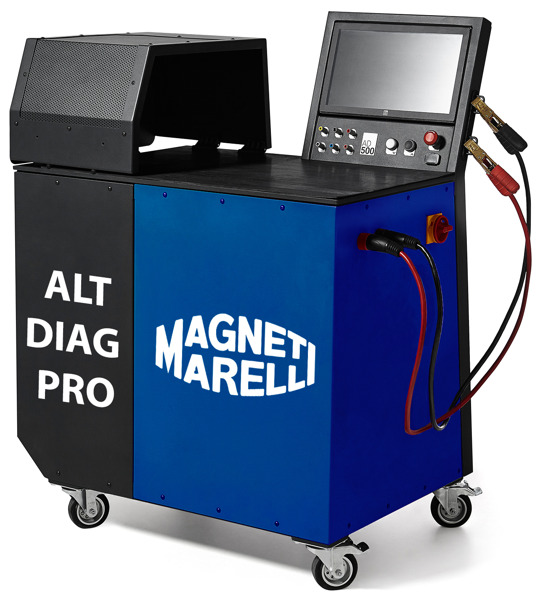

Magneti Marelli - Alt Diag Pro stół do alternatorów

Nasze urządzenie Alt Diag Pro to stół probierczy pozwalający na sprawdzenie właściwości i parametrów pracy alternatora lub rozrusznika. Urządzenie to ocenia wyniki pomiarów pomagając w diagnostyce uszkodzonych elementów układu, które mogą wystąpić na poszczególnych podzespołach testowanego alternatora lub rozrusznika. Nasze stanowisko do pomiarów służy głównie do testów alternatorów o napięciu 12V i natężeniu prądu do 300A oraz alternatorów o napięciu 24V i natężeniu prądu do 150A jak również do testów rozruszników o podobnych parametrach.

Do obsługiwanych interfejsów umożliwiających komunikację z alternatorem należą:

• COM (LIN, BSS),
• C,
• SIG,
• RLO,
• L-RVC
• LAMP.

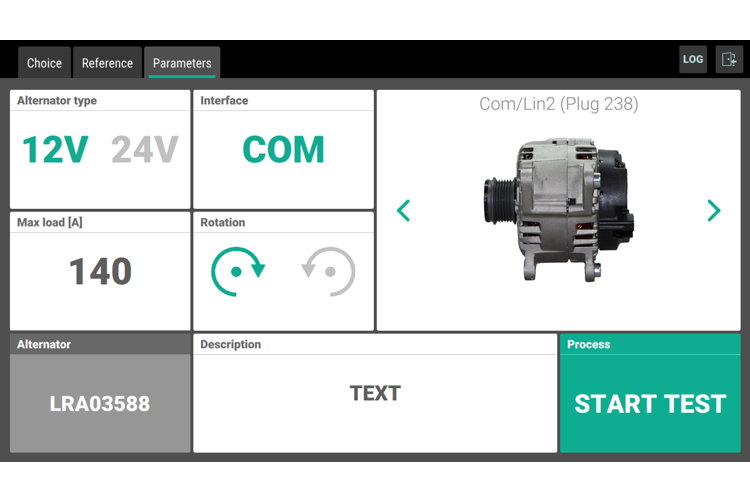

Do obsługiwanych rodzajów automatycznych testów alternatora należą:

• Standardowe, które pozwalają na rejestrowanie maksymalnej wartości prądu pod obciążeniem, nie przekraczając wyznaczonej wartości podczas trwania testu.
• Wydajnościowe, które podają wartość prądu obciążenia o maksymalnej wartości bez narzucania jakichkolwiek ograniczeń sprawdzając możliwości alternatora pod obciążeniem w skrajnych warunkach.

Parametry użytkowania:

• Zasilanie z sieci elektrycznej poprzez podłączenie złącza 400V o częstotliwości napięcia 50Hz przy prądzie znamionowym 16A w układzie mającym wyprowadzenia 3P+N+PE. 3.3
• Sprężarka podłączona do stołu probierczego jest w układzie gdzie szybkozłącze pneumatyczne 1/2” zapewnia bezpieczne warunki użytkowania. Taki układ zapewnia warunki pracy pod maksymalnym ciśnieniem o wartości do 10Bar.
• Ekran dotykowy, który pozwala między innymi na zmiany w konfiguracji i ustawieniach stanowiska a jednocześnie zapewnia komfortowe warunki sterowania oraz czytelność wyświetlanych informacji i komunikatów wraz z poddawanymi analizie parametrami.

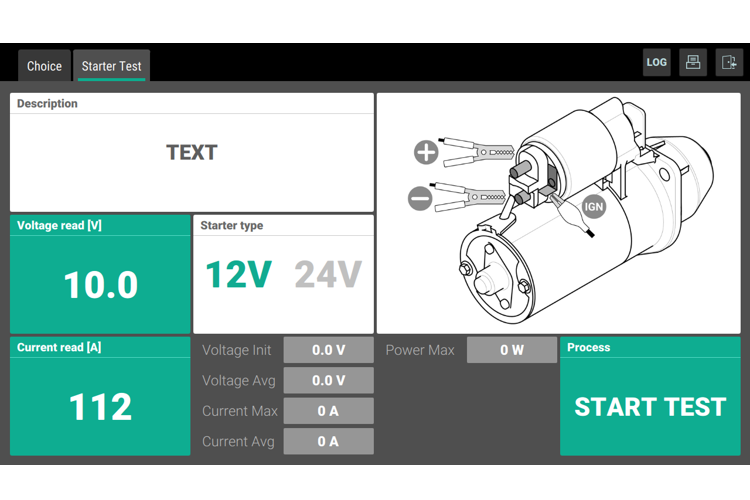

Do parametrów, które może zmierzyć i przeanalizować użytkownik należą:

• maksymalna moc rozrusznika,
• maksymalny prąd rozrusznika(prąd rozruchu),
• średnie napięcie rozrusznika
• średni prąd rozrusznika,

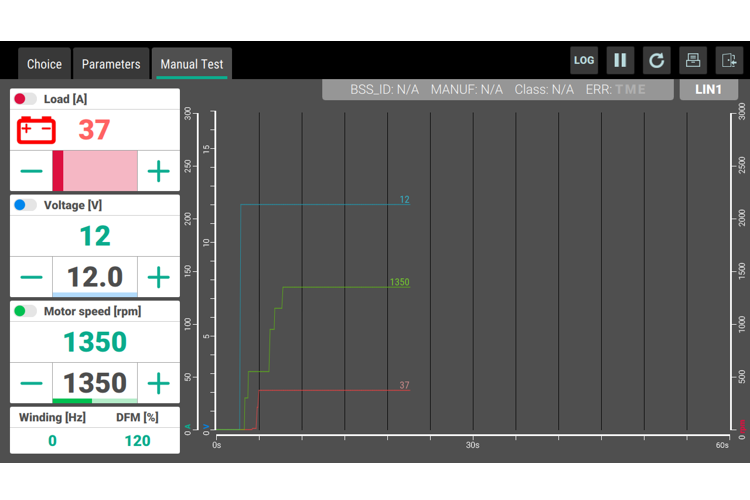

Do parametrów poddawanych analizie przez urządzenie Alt Diag Pro należą:

• wykres tętnień prądu,
• maksymalny prąd alternatora,
• prąd upływności alternatora,
• napięcie ładowania (Voltage Set Point),
• obroty wzbudzenia (Turn On Speed),
• wartość DFM,
• krzywa wydajności,
• maksymalna moc alternatora,
• wartość WINDING.

Do zalet Alt Diag Pro należą:


• Kompaktowe rozmiary 80 [cm] x 70 [cm] x 110 [cm]
• Możliwość testowania alternatorów z interfejsami: LIN, BSS, SIG, RLO, RVC, C
• Odczyt sygnału DFM (M, FR, DF, LI, F)
• Silnik o mocy 8,5 KM
• Obsługa 12 oraz 24 v alternatorów i rozruszników
• Maksymalne obciążenie alternatora 300 A
• Wbudowany oscyloskop do pomiaru tętnienia prądu
• Wykrywanie uszkodzonych diod oraz stojanów
• Możliwość przeprowadzenia w pełni zautomatyzowanego testu dla alternatorów
• Funkcja podstawowej diagnostyki rozrusznika
• Pneumatyczne naciąg paska alternatora
• W zestawie wtyczki oraz przystawki umożliwiające mocowanie rożnych typów alternatów
• Przemysłowy ekran dotykowy (możliwość pracy w rękawicach)
• Automatyczny zapis wyników testów
• Możliwość wydruku przebiegu testu

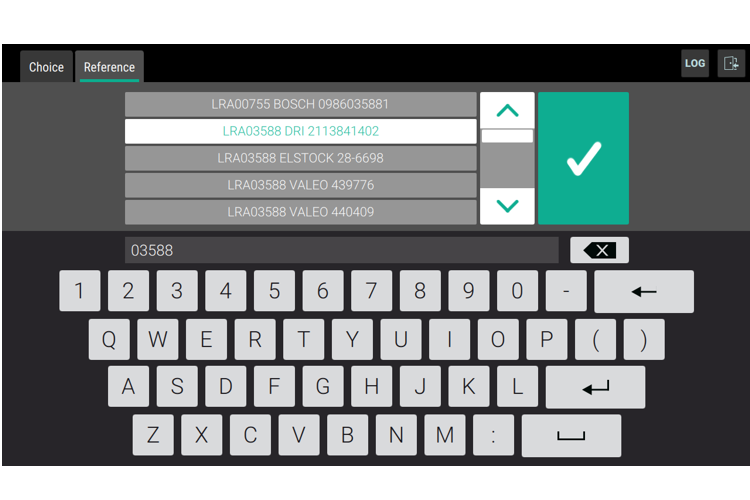

• Bogata baza alternatorów
• Opcja aktualizacji stołu przez USB
